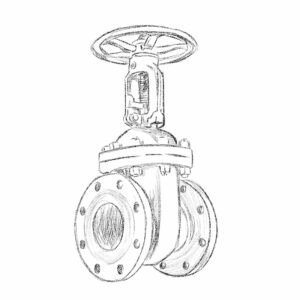

Vanne passage direct – Moulé

La vanne passage direct – Moulé arrête le débit et isole la tuyauterie aval. Elle est appelée à passage direct, car elle permet le passage intégral du fluide, sans perte de charge dans la tuyauterie lorsqu’elle est complètement ouverte.
L’obturateur est à siège oblique à opercule (monobloc ou flexible), double opercule ou à sièges parallèles.
Le chapeau est à tige montante, à tige fixe à filet intérieur ou à tige coulissante à levier.
Le volant est fixé sur la tige qui se déplace avec celui-ci, ou fileté avec la tige qui monte à l’intérieur du volant fixe, ou l’opercule se déplace sur le filet extérieur de la tige qui est fixe. L’on dira “à tige montante”.

Pour des diamètres supérieurs à 250, pensez à préciser si l’installation est verticale.

Vanne passage direct – Moulé

(disponible aussi en Forgé)

Distributeur et stockiste résolument « multimarque », nous présentons les produits sous forme de dessin industriel.

Normes de référence API6D / API 600 > DN 100
Classe
Utilisation
De l’ANSI 150LBS à 2500LBS /
Du PN6 DIN au PN420 DIN
Marche / Arrêt
Connexions A Brides RF / RTJ / Emboîtements, à souder SW / BW, à visser NPT / BSP-GAZ < DN80 / Grayloc, Taperlock.
Options Chapeau boulonné
Chapeau soudé
Autoclave
A Soufflet
Obturateur : solide, conique, parallèle, plein passage, passage racleur.
Matières A216WCB / A352LCB / LC3 / CF3 / A351CF8M / A217WC5 / C6 DUPLEX.
Internes  Consultez notre liste de trim ci-dessous

N’oubliez pas de consulter notre produit : Vanne passage direct – Forgé

Voir les autres produits de la catégorie : Isolement
